Extra High Voltage (EHV) Substation
特別高圧ソリューション

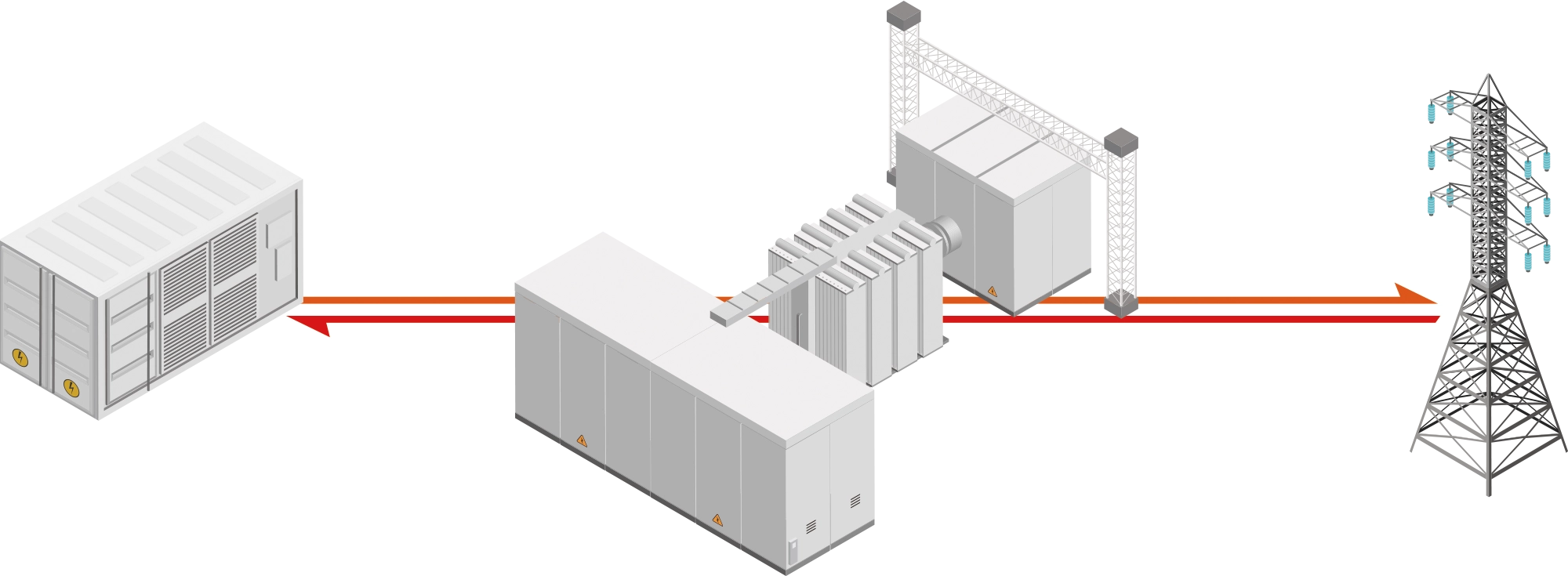

特高変電所とは、２２ｋＶ以上の特別高圧を受電し、用途に応じて適切な電圧へ変換・供給するための重要な電力インフラ設備です。主に再生可能エネルギー発電所（太陽光・風力）や大規模蓄電システム、工場などにおいて、電力系統と接続する中核的な役割を担っています。
近年、脱炭素社会の実現に向けて再生可能エネルギーの導入が加速しており、それに伴い特高変電所の重要性も一層高まっています。
当社では、特高変電所および中間変電所に関わる設備一式をワンストップでご提供しております。お客様の設計条件や仕様に応じて、最適な機器選定とご提案を行い、プロジェクトの円滑な推進をサポートいたします。

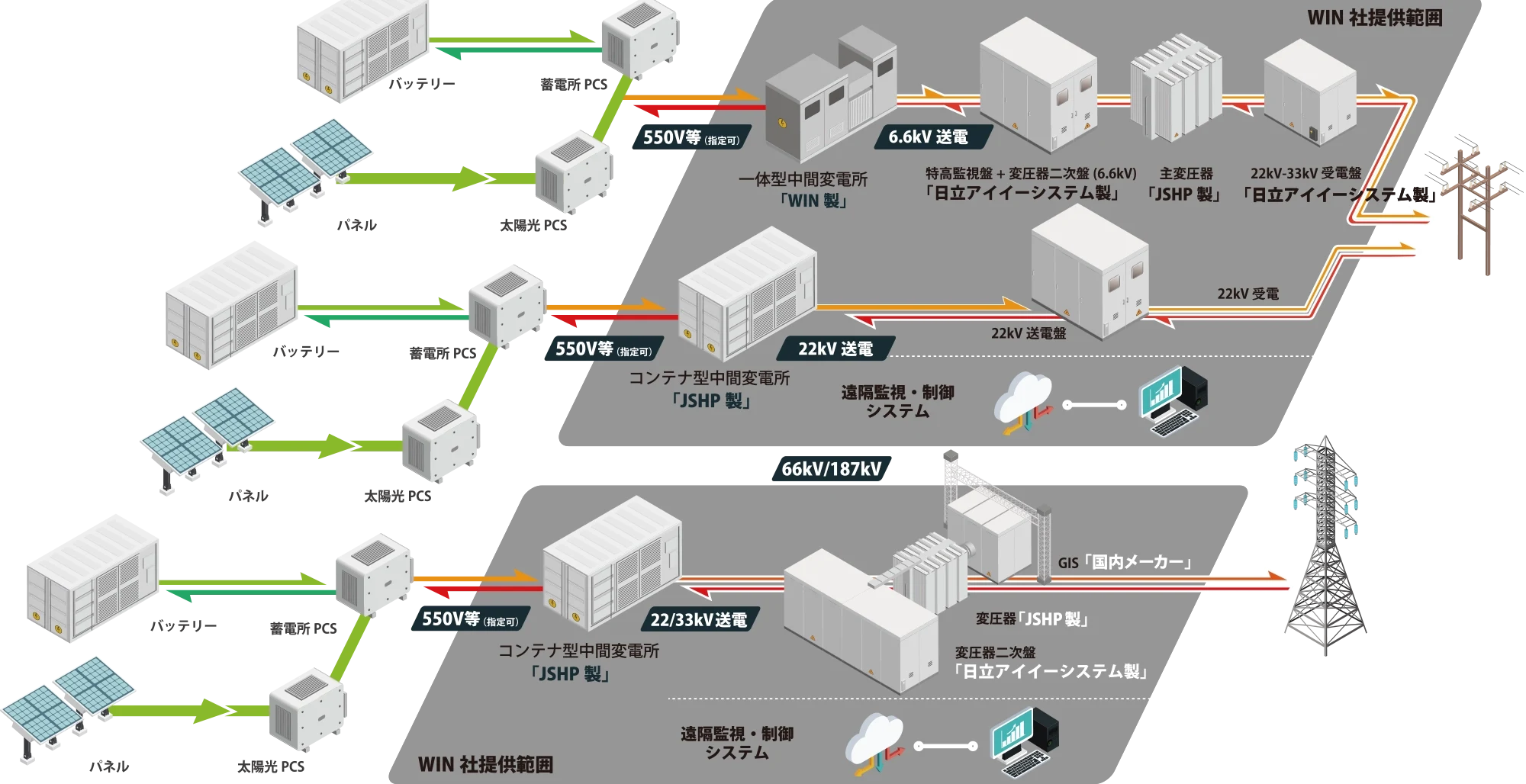

特別高圧太陽光発電蓄電池 システム向け
中間変電所とは

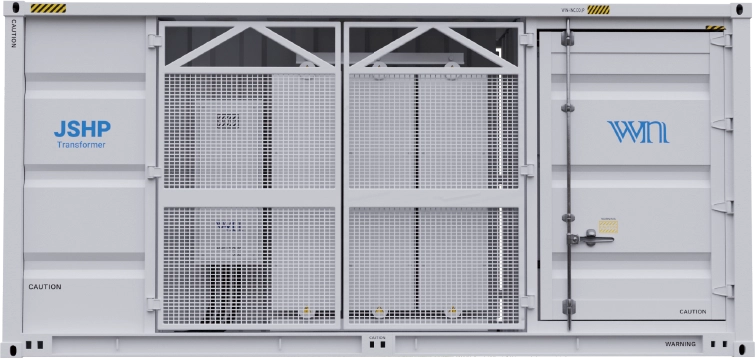

太陽光、蓄電池用PCSの出力電圧550V等を直接66000Vに昇圧するのが難しいので、550Vを22kVまたは33kVに昇圧する装置です。構成は33kV/22kVRMU(リングメインユニット遮断器、断路器)、変圧器4500～9000kVA 22kVまたは33kV/550V等、PCS接続保護用低圧MCCBを一体型コンテナに収納した盤となります。

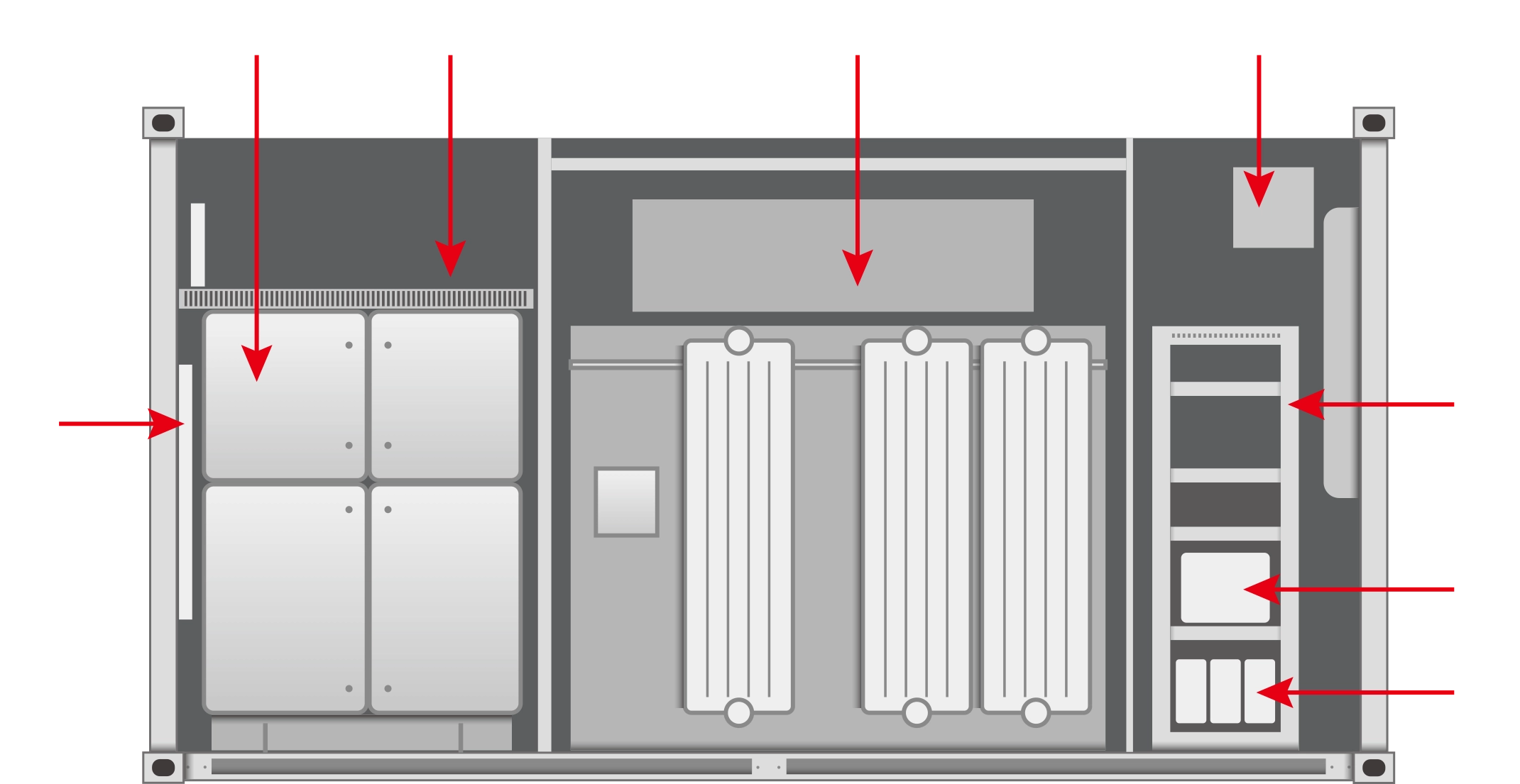

製品構成
製品仕様
| 特高出力電圧 | 22/33kV |
|---|---|
| 低圧交流電圧 | 550V（3相 3線）※低圧側電圧指定可 |
| 低圧側接地 | 1A 抵抗接地系（低圧側の中性点を抵抗接地） |
| 特高盤 | リングメイン方式 SF6 ガス絶縁（3 ユニット） |
| 特高変圧器 | 油入自冷式・屋外用・混触防止板付 4500 〜 9000kVA |
| 適合パワーコンディショナーPCS | HUAWEI、SUNGROW 等 |
| 使用環境 | 屋外仕様 IP54 |
| 環境仕様 | 一般環境 |
| 外形寸法 | 6058×2896×2438mm（W×H×D） |
| 概略質量 | 19t |
| 1 | 配電盤 | |
|---|---|---|
| 2 | 変圧器 | |
| 3 | 低圧 B 盤 (MCCB 収納) | |
| 4 | 低圧 A 盤 (MCCB 収納) | |
| 5 | 熱交換器 | |
| 6 | リングメインユニット | |
| 7 | UPS | |
| 8 | 補助変圧器 | |
番号と図中の位置は、確定原稿（PDF）に合わせて調整してください。

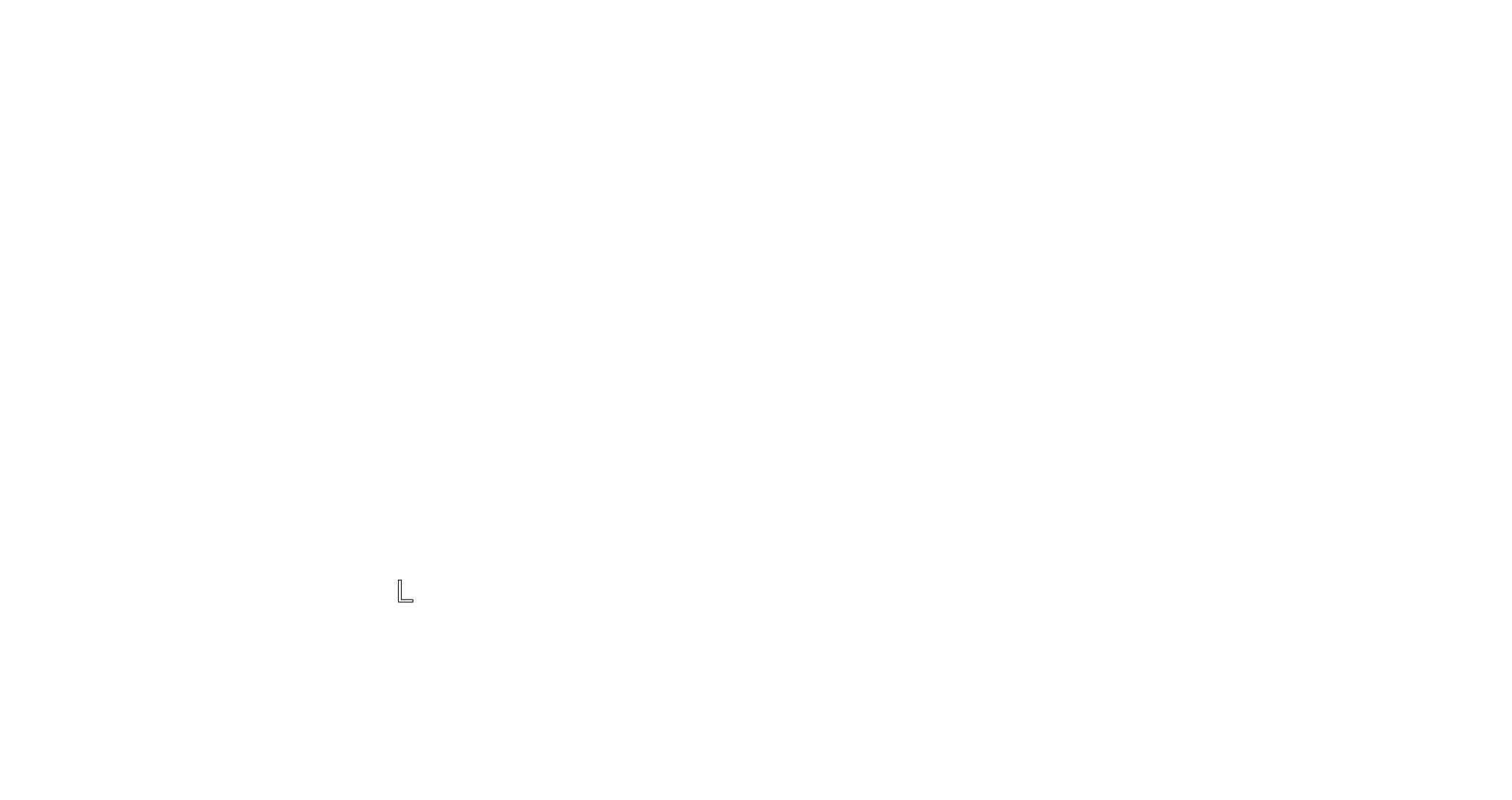

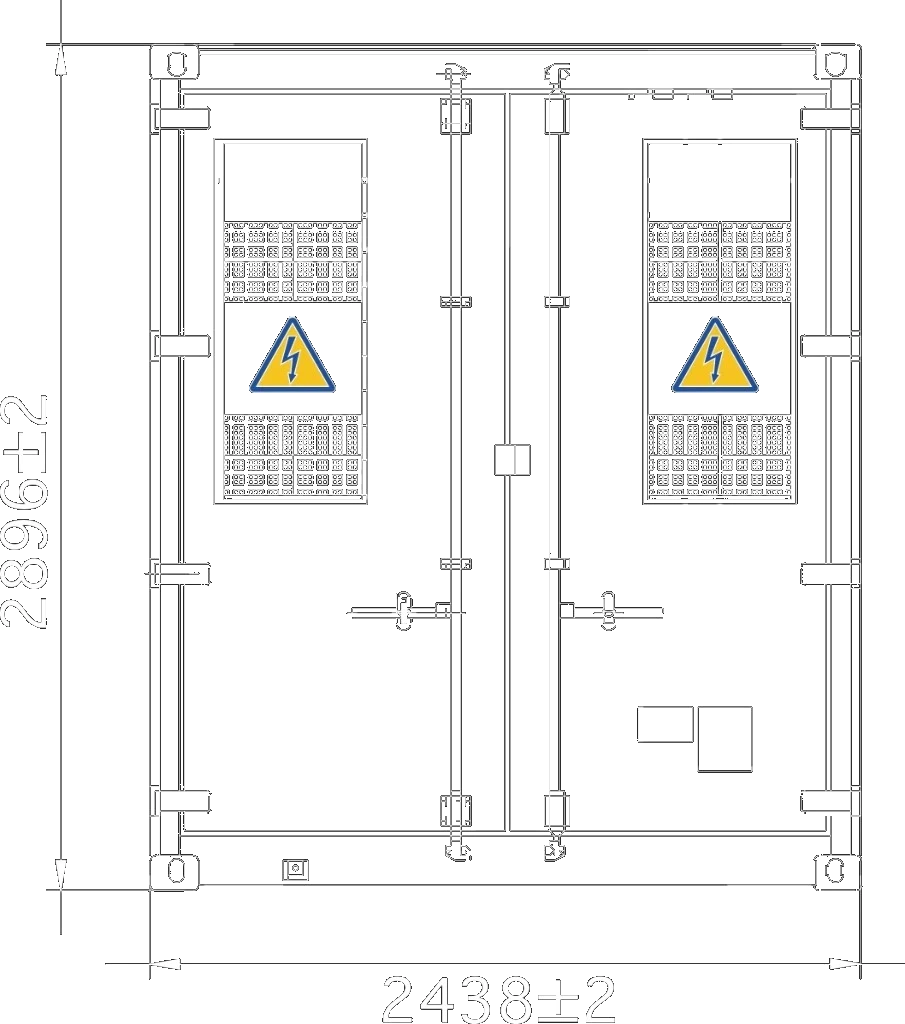

外形図
